HSD-208貼膜機操作指導發表時間：2019-12-02 15:10 設備操作說明書
型號：HSD-208 名稱：半自動貼膜機 公司：深圳市華深達自動化機械有限公司 郵箱：shenzhenh2@163.com 目錄 貼膜機簡介………………………………………………… 2 產品介紹…………………………………………………… 3 2-1產品信息……………………………………………………… 3 2-2工作原理…………………………………………………………3 2-3安全注意…………………………………………………………3 2-3機構組成…………………………………………………………4 2-4面板介紹…………………………………………………………4 操作介紹…………………………………………………… 5 3-1開啟和關閉電源…………………………………………………5 3-2氣路聯通…………………………………………………………5 3-3安裝保護膜………………………………………………………5 3-4保護膜位置調整………………………………………………。6 3-5電眼設置…………………………………………………………6 3-6貼膜位置調整……………………………………………………7 3-7貼膜流程…………………………………………………………7 常見故障和排除………………………………………………7 注意事項………………………………………………………8 5-1保護膜的制作………………………………………………… …8 5-2日常維護…………………………………………………………8 5-3供應商信息………………………………………………………8 第一章 貼膜機簡介 本機實現在產品的上平面、弧面、凹面貼膜，貼膜精度高達±0.2mm，主要用于電子元件、數碼類產品的精密貼膜，如SD卡、手機電池、FPC貼膜等；高精度貼膜，凸現產品優秀品質，提高競爭力。 第二章 產品介紹 2-1產品基本信息 2-1-1產品名稱：半自動平面貼膜機 2-1-2產品編號：HSD-208 2-1-3產品技術參數： ☆ 貼膜精度：±0.3mm (不含產品保護膜尺寸誤差) ☆ 貼膜效率：15-25件/分鐘（與產品、保護膜尺寸有關） ☆ 料卷直徑：內徑76mm 外徑250mm ☆ 適應保護膜大小20≤保護膜寬度≤65mm，20≤保護膜長度≤65mm ☆ 適應保護膜類型：不干膠保護膜 ☆ 電源：220V 50HZ ☆ 功率：約200W ☆ 重量：約35KG 2-2工作原理：人手把需貼工件放到固定位置→踩下腳踏開關→壓膜氣缸壓下→吸膜氣缸壓下→剝膜氣缸往右縮，一張保護膜被剝離并被吸頭吸住→覆膜氣缸壓下，把保護膜貼附在工件上→所有氣缸復位→牽引電機轉動，把下一張保護膜牽引到原定位置。一個貼膜循環完成。 2-3 安全注意： ☆ 在操作機器之前仔細的閱讀操作指導書； ☆ 注意額外的安全知識及在一定的位置膜明安全警示信息； ☆ 非專業人員不得對機器進行維修； ☆ 對機器進行設置之前都必須關掉電源；

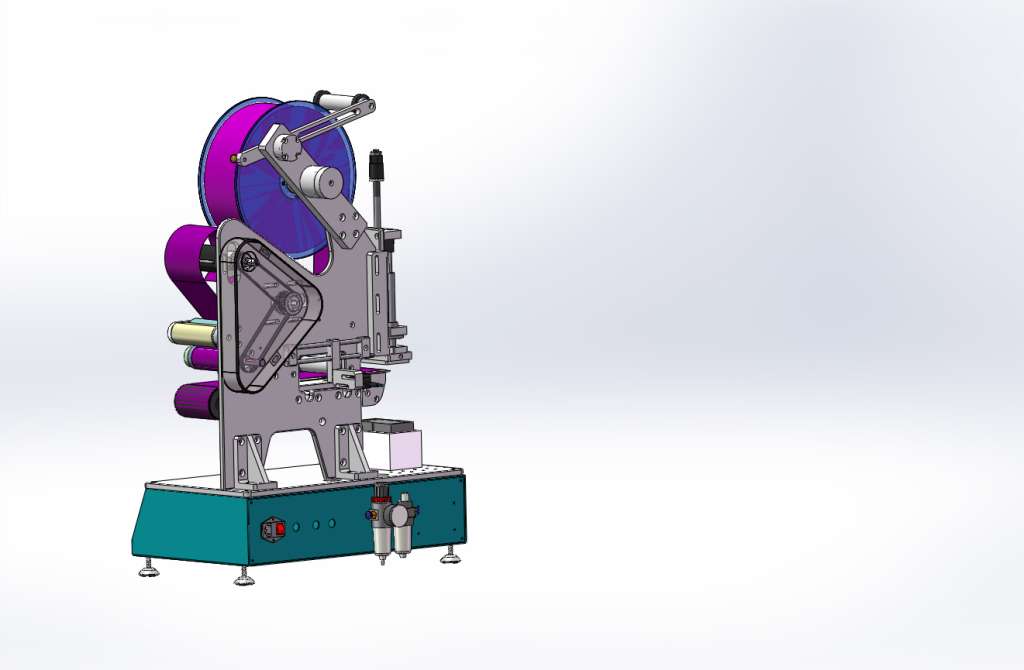

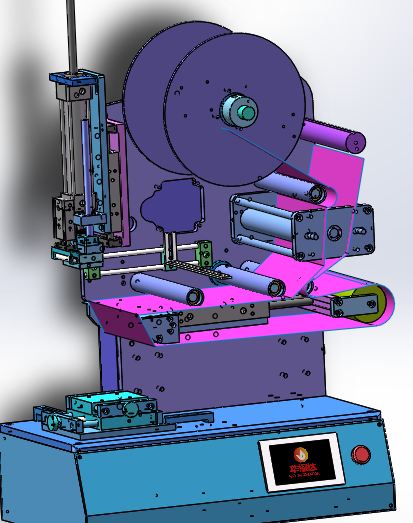

2-4機構組成：
控制面板

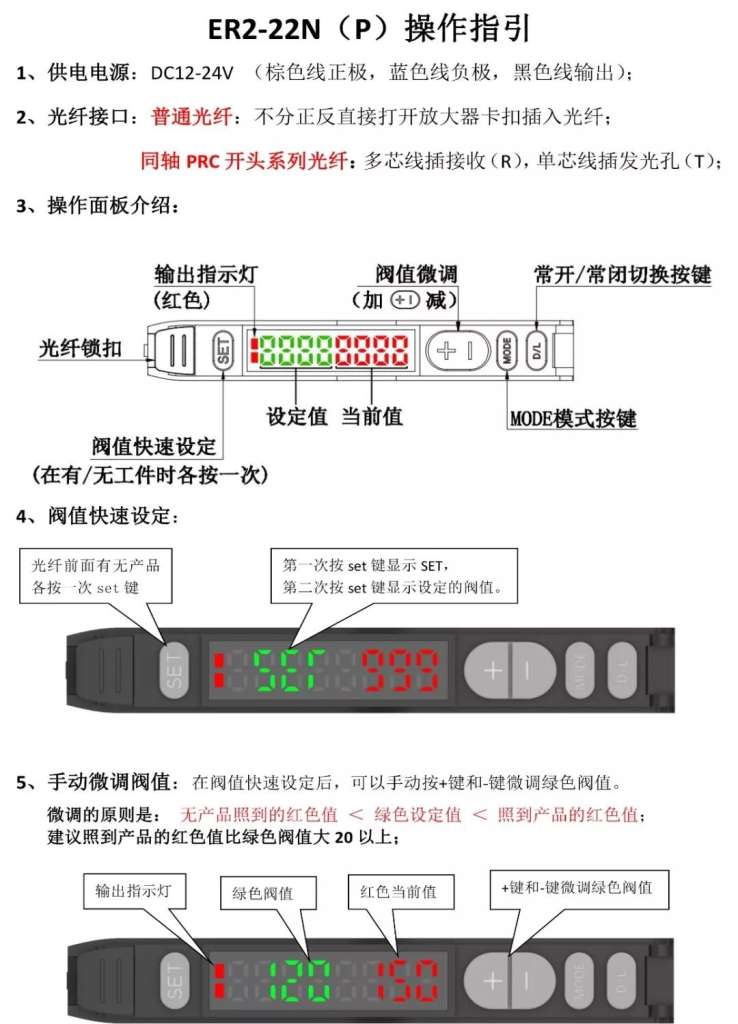

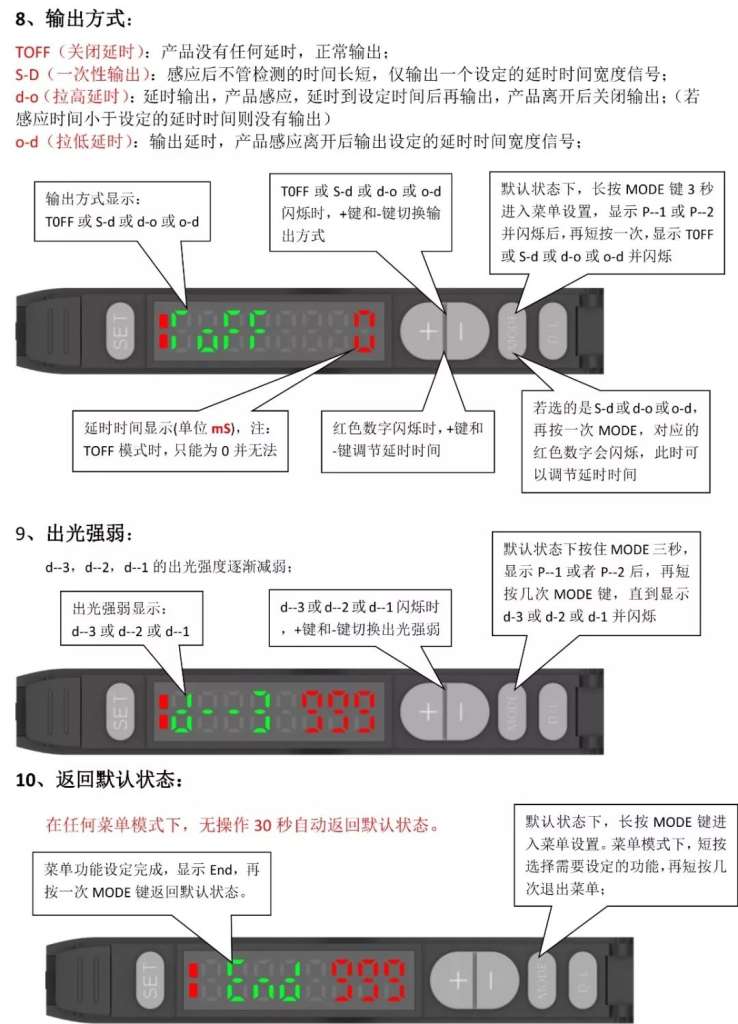

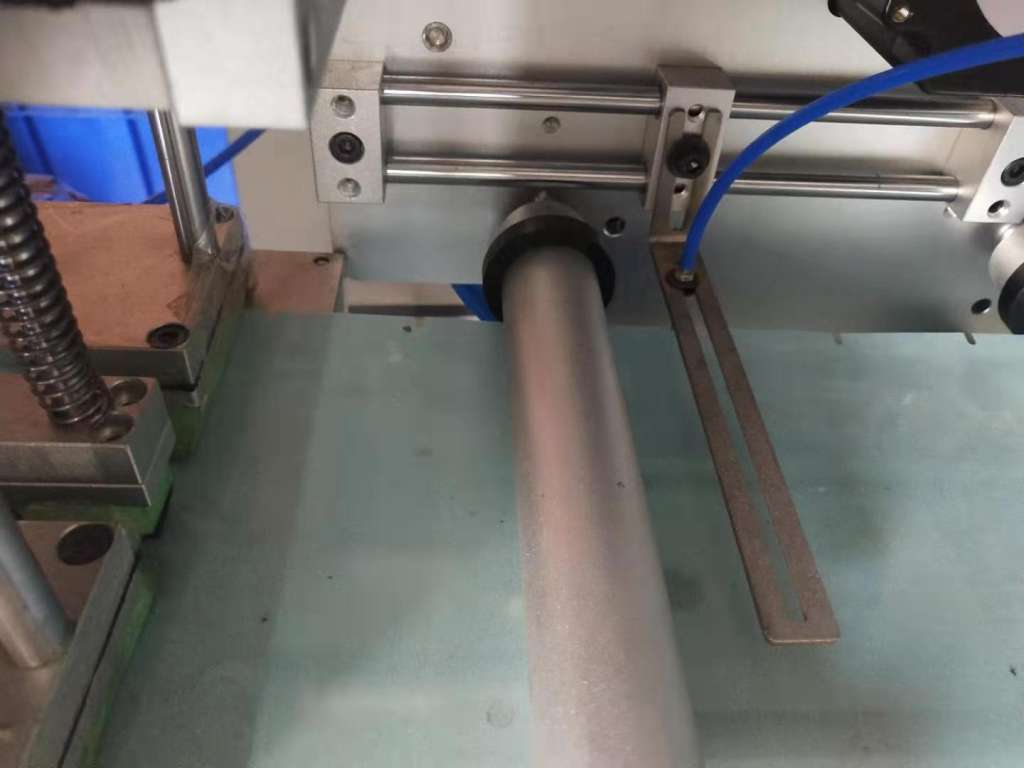

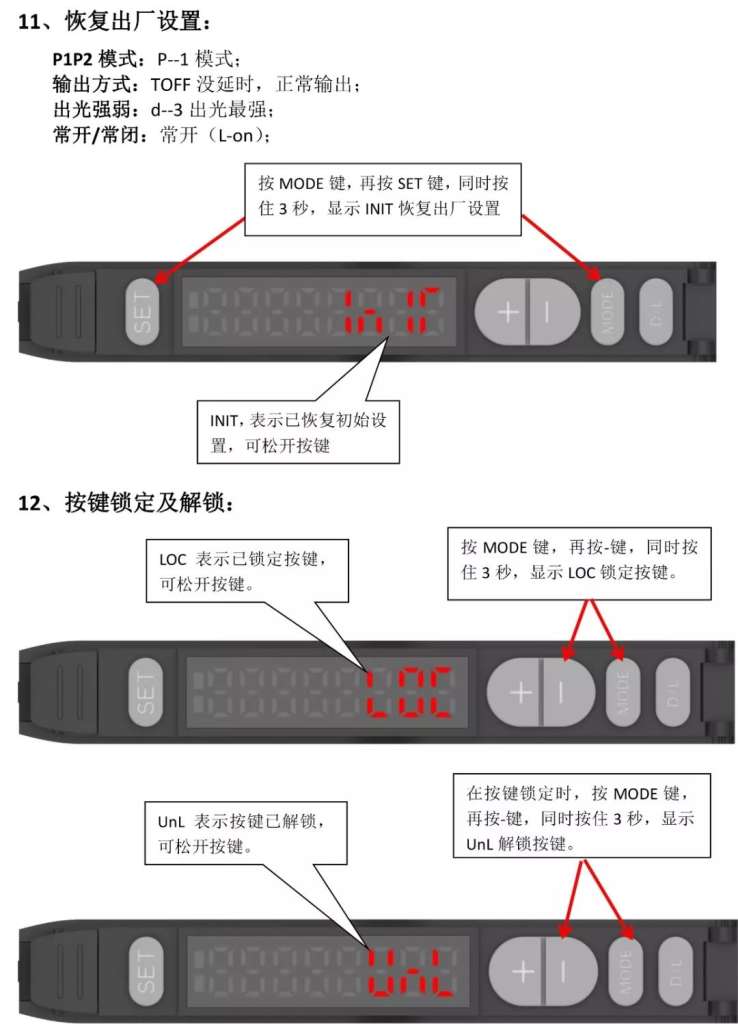

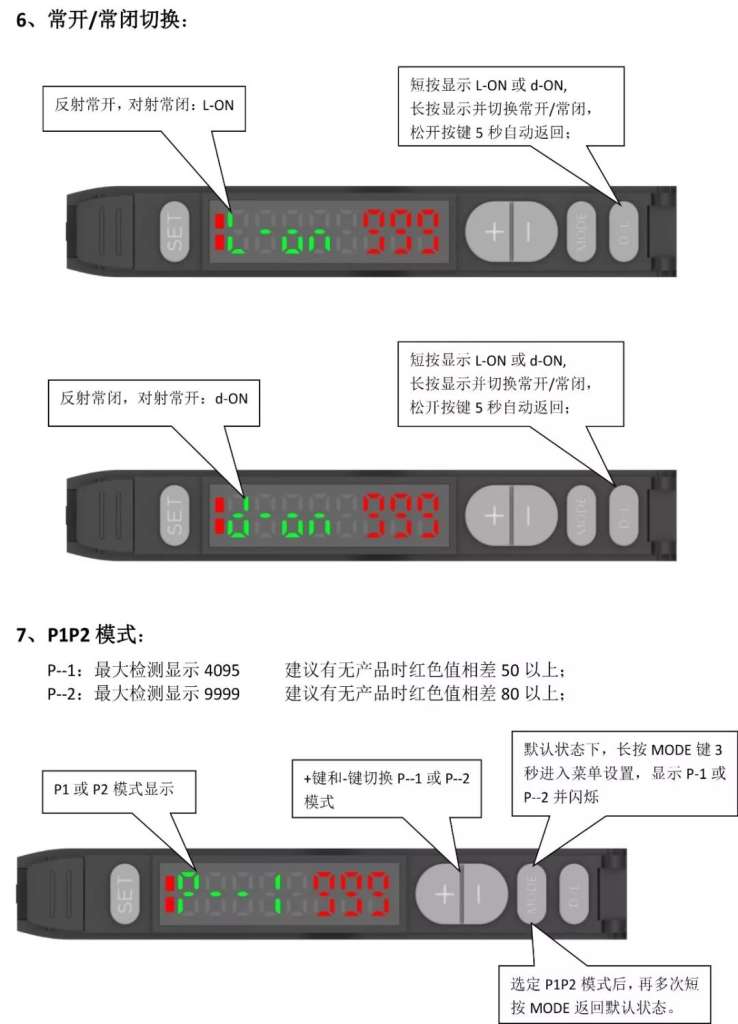

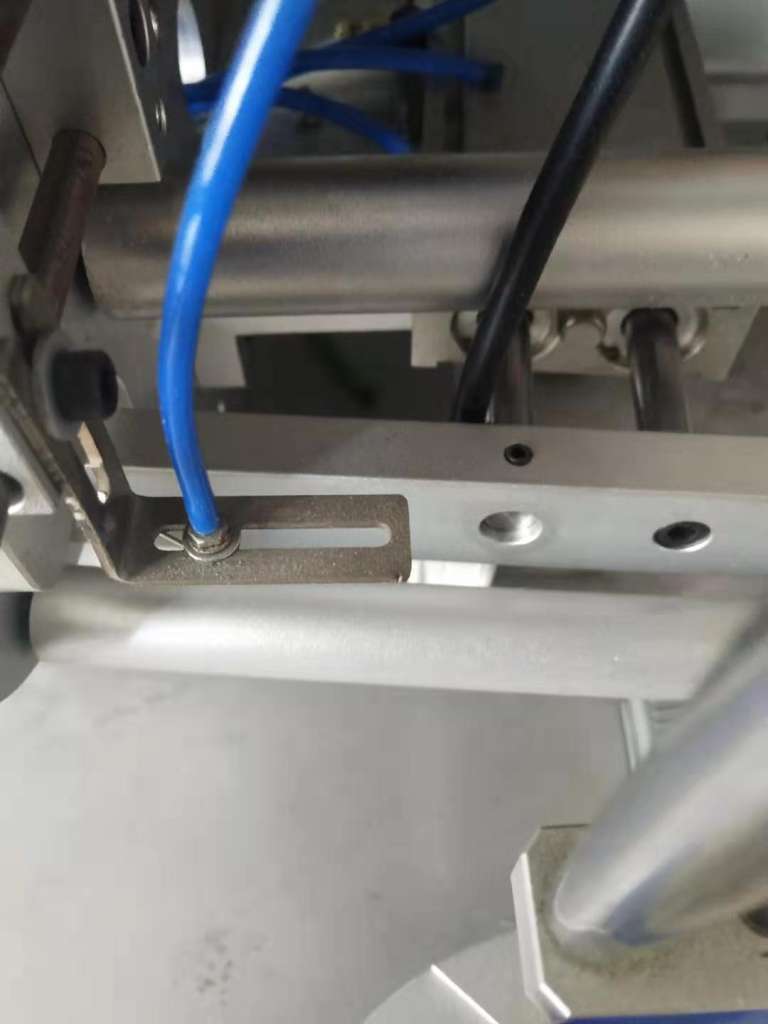

第三章 操作介紹 3-1開啟電源 插上電源插頭，把紅色急停開關順時針扭轉，電源連通。 3-2氣路聯通 把入氣管與氣源連上，手推氣環，整個氣路連通。 3-3安裝保護膜 打開放料盤一側，請按下圖示，保護膜靠箭頭一側，把保護膜繞好。 注意：⑴ 保護膜應與主板平行 ⑵ 需把牽引輪壓緊 3-4光纖設置

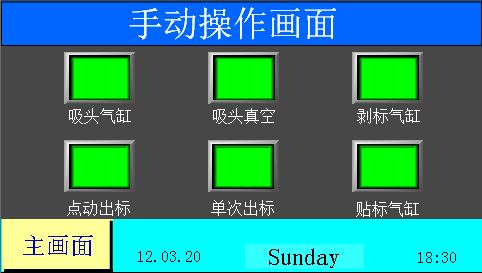

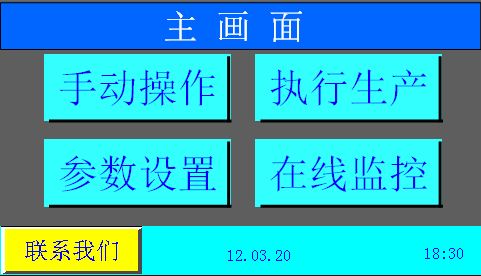

注意： 我們用的數值是下升原，就是數值往下，比如：感應到保護膜是600，感應到孔位置是150 ，我們的設置的數值就要比150大 ，比600小 就在200-250范圍就可以，根據膜的底紙的密度不同，才能知道數值。。。。 3-5貼膜位置調整 ☆ 貼膜位置根據待貼工件需要，制作對應治具，前后左右貼膜位置可通過移動治具調整； ☆ 高度調整步驟: 1、把選擇開關調到手動； 2、手動把剝膜氣缸推到右邊； 3、手動把吸頭的吸膜和貼膜兩個氣缸壓下； 4、調整工件所貼面比吸頭海綿面高大概2mm。 3-6貼膜流程 1、人手把待貼工件放到治具上； 2、按下腳踏開關； 3、機器自動把保護膜貼好； 4、人手把工件取出。（如此循環） 3-7人機界面的操作 3－7－1 啟動畫面：點擊任意位置進入設備操作系統主畫面 3－7－2 操作主畫面： 可在此點擊進入 各操作模式 3－7－3 手動操作畫面：點擊相應按鈕即可實現相應動作，點擊下方的三個按鈕，可以切換到相應界面，如下圖所示：

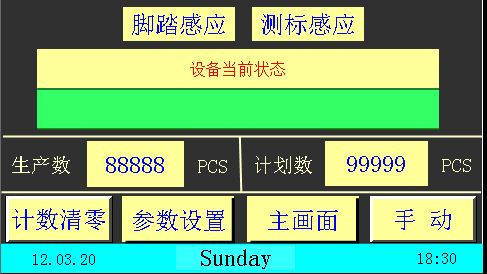

3－7－4 執行生產畫面：

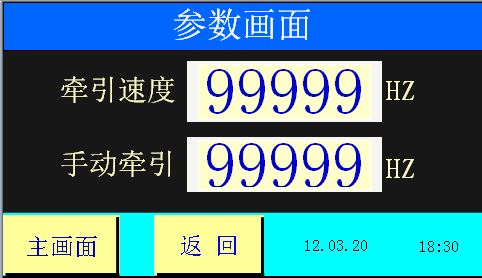

報警清除：用于設備報警處理后，點擊清除PLC記憶的錯誤，重新開始 報警清除：此按鈕為清除PLC中設定的錯誤提示，相關錯誤會在報警走馬燈中提示信息。 產品等待：此按鈕為產品等待和保護膜等待切換，是兩個不同的工作順序。 產品等待為：將產品放到貼膜工位后，啟動腳踏開關，設備開始剝膜吸膜貼膜的動作 保護膜等待為：保護膜處于等待貼產品的狀態，啟動腳踏開關后，直接貼膜，并且完成下一回合的保護膜剝離，處于等待產品的狀態。 啟動：此按鈕為啟動設備的自動狀態。 停止：此按鈕停止自動狀態。 生產數：顯示當前的生產數量。 計劃數：顯示設定的計劃數量，生產數與計劃數相同時設備停止貼膜自動狀態，待計數清零后，按報警清除才能重新啟動。 計數清零：此按鈕在自動停止的狀態下，持續按住2秒后清除生產數，將生產數置零。 3－7－5 參數設置畫面

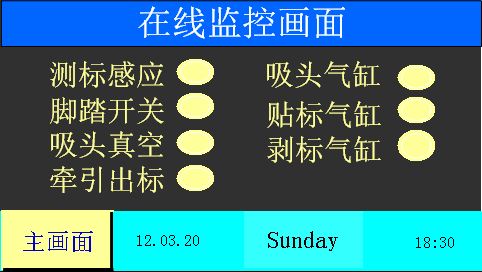

手動牽引速度：點擊可進行輸入，當前數字為手動操作是，牽引電機的脈沖頻率。 自動牽引速度：點擊可進行輸入，當前數字為自動操作是，牽引電機的脈沖頻率。 測膜過濾次數：點擊可進行輸入，當前數字為牽引電機動作時，經過幾個信號才確認為一個保護膜間隔。單張保護膜時，設置為0 覆膜時長：點擊可進行輸入，當前數字為貼膜氣缸貼膜后延后升起的時間，單位為秒。 出膜報警時長：點擊可進行輸入，當前數字為牽引電機動作后，超出設定的時間沒有得到保護膜信號時報警，單位為秒。 剝膜氣缸退時長：點擊可進行輸入，當前數字為剝膜氣缸復位的延后時間，單位為秒。 3－7－5 在線監畫面當前指示燈為紅色時，表示系統對相關的元件處于工作狀態
第四章 常見故障和排除 ☆ 吸頭無法吸住保護膜 原因：1、氣壓不夠（加大氣壓） 2、吸孔堵住（清理氣孔） 3、吸頭和剝膜板不平行（重新調平行） 4、吸頭多余的氣孔漏氣 ☆ 膜帶走偏 原因：1、同側限位圈不在同一平面（先把限位圈松開，讓膜帶走約0.5米后，重新調整限位圈） 2、剝膜板歪斜（重新調整，與滾筒平行） ☆ 剝膜機構上下膜帶過松 原因：剝膜機構上方與下方膜帶不平行 確認繞保護膜是否錯誤 連續剝膜 原因：電眼未調整好（按電眼設置步驟重新設置） 保護膜有效位置沒有經過電眼檢測焦點 注意事項 5-1保護膜制作 請按下圖制作保護膜
5-2機器保養☆ 機械保養（清理灰塵，防銹）；☆ 長時間不使用機器，應把電源斷開； 下載 網址： www.xinaofangzhi.cn 技術支持聯系方式13544035295
|
